用活塞式壓力計檢定彈簧管式精密壓力表應注意的問題
新疆維吾爾自治區的某次精密壓力表檢定技術 比武活動中，選用的是測量范圍為（0~6) MPa、準確度 等級為0.4級的彈簧管式精密壓力表；標準器選用的 是測量范圍為（0.1 ~6) MPa、準確度等級為0.05級的活 塞式壓力計?；钊綁毫τ嬙跈z定周期內使用。實驗 室的環境條件符合JJG49-1999《彈簧管式精密壓力表 和真空表》檢定規程的要求。
在這次比武活動的過程中，筆者發現部分計量檢 定人員對檢定規程的內容理解還不深入，從而在實際 操作中顯現出來。本文探討比武活動中存在的問題， 希望對從事相關工作的檢定人員有所幫助。
1.檢定前的準備工作
檢定規程中雖沒有給出檢定準備工作內容，但作 為計量檢定人員應該知道該部分工作內容。根據工作 實踐經驗，檢定前的準備工作，首先應該是對活塞式 壓力計進行水平調整；檢查活塞式壓力計閥門的密封 性；檢查工作介質應符合檢定規程的要求；對使用液 體工作介質的活塞式壓力計，應排出管路內的氣體， 以確保檢定工作的準確性；還有一項工作是驗算“標 準器的允許誤差絕對值應不大于被檢精密表允許誤差絕對值的1/4”的要求。值得注意的是，活塞式壓力 計和精密壓力表的允許誤差計算方法是不一樣的。
2.JJG49-1999之5.3檢定項目和檢定方法中，規定 了5個檢定項目和檢定方法，計量檢定人員應該熟記 并掌握使用。對5.3.2.4的檢定方法，為了使計量檢定 人員更容易理解，本文詳細介紹示值誤差檢定步驟： 先將通大氣的閥門打開，讓活塞式壓力計和精密壓力 表通大氣，精密壓力表指針指示在零位，關閉通大氣 的閥門。打開進油閥門，在活塞式壓力計的砝碼托盤 上加載產生第一個檢定點壓力的專用砝碼，用手搖泵 (即壓力發生器）從零位開始緩慢而均勻地加壓力，使 活塞式壓力計和精密壓力表同時達到第一個檢定點 壓力，此時活塞和砝碼被頂起來，用手順時針方向轉 動石去碼，轉速控制在(30~60)r/min之間，使活塞處于工 作位置，待壓力穩定后在精密壓力表上讀取壓力示值 (第一次讀數），然后用手指輕敲精密壓力表表殼（指 針應有擺動），再次在精密壓力表上讀取壓力示值（第 二次讀數），均按分度值的1/10估讀，并記錄壓力示 值，至此，完成了第一個檢定點的正行程檢定工作。按 此方法，對其他檢定點依次加壓檢定，直至測量上限完成檢定。然后，關閉精密壓力表接頭上的閥門，在測 量上限耐壓3min，同時打開活塞系統的閥門，把活塞 系統內的壓力放掉（其目的是保護活塞系統的安全）。 耐壓3min后，用手搖泵對活塞系統加壓力直到測量上 限，再打開精密壓力表接頭上的閥門，待壓力穩定后， 從測量上限開始檢定，然后緩慢而均勻地進行反行程 逐點檢定，直至回到零位。在反行程逐點檢定過程中， 同樣需要進行輕敲前后兩次讀數，并記錄。根據 JJG49-1999之要求：對0.4級精密壓力表只進行一個 正反行程循環的檢定；對0.25級、0.16級精密壓力表要 進行兩個正反行程循環的檢定；對0.1級、0.06級精密 壓力表要進行3個正反行程循環的檢定。
在以上正、反行程檢定過程中，實際上外觀、示值 誤差、回程誤差、輕敲位移、指針偏轉平穩性5個檢定 項目都完成了，無需對單獨項目再進行檢定。
JJG49-1999之附錄A表格中缺少輕敲前記錄內 容，建議計量檢定人員自己設計表格;表格中列有“檢定 點示值的最大值與最小值之差”內容，其目的是觀察示 值的變化情況(示值是否穩定），不存在允許值的問題。
JJG49-1999之5.3.2.4中要求“應避免有沖擊和 回程現象”......如何實際操作昵？在本文第2條中已有要求：即加壓力和減壓力時要“緩慢而均勻”。這就要 求計量檢定人員操作手搖泵時要有手感（自己體會、 總結經驗），要‘‘緩慢而均勻”，這樣既可提高效率，又 可避免沖擊和回程現象。請注意：這里的“回程現象” 不是“回程誤差”。JJG49-1999中提出“應避免有沖擊 和回程現象”，其目的是保護活塞系統和精密壓力表 的安全，防止它們被損壞。
5.關于回程誤差
JJG49-1999之5.3.2.8回程誤差的定義是：對同一 檢定點，在升壓（或降壓）和降壓（或升壓）時，輕敲表 売后的示值之差應符合JJG49-1999之3.1.2的要求。請 注意：回程誤差是輕敲表売后的正反行程（反正行程） 示值之差。由于檢定規程中對不同準確度等級精密壓 力表的正反行程循環檢定次數有不同的規定，因此， 一定要注意回程誤差最后如何取值？對0.4級精密壓 力表只進行一個正反行程循環的檢定，所以回程誤差 的取值只有一個回程誤差值；對0.25級、0.16級精密壓 力表要進行兩個上下行程循環的檢定，則有兩個回程 誤差值，此時，應取兩個回程誤差值中的較大值應不 大于允許誤差的絕對值作結論。同理，對0.1級、0.06級 精密壓力表需要進行3個上下行程循環的檢定，應取3 個回程誤差值中最大值不大于允許誤差的絕對值作 結論（示值誤差、輕敲位移也是按照這個原則判斷）。
6.JJG49-1999之附錄C檢定證書內頁格式中，提 出了對應標準壓力值要給出“檢定值”的要求。這個 “檢定值”就是對應活塞式壓力計標準壓力示值的精 密壓力表的示值。對0.4級精密壓力表，共有正反行 程、輕敲表売前后4次示值讀數；對0.25級、0.16級精密 壓力表，共有正反行程、輕敲表売前后8次示值讀數； 對0.1級、0.06級精密壓力表，共有正反行程、輕敲表殼 前后12次示值讀數。請注意：當用平均值作為檢定結 果時（即檢定值），應進行數據修約和湊整。如果計量 檢定人員缺乏數據修約和湊整的知識，那么“檢定值” 就難以正確書寫。所謂“數據修約”就是平常說的“四 舍五入、奇進偶不進”原則，與有效位數有關；所謂“湊整”，就是修約后的數據末位數字應該選定什么數字 的問題，與分度值有關。
我國生產的一般壓力表和精密壓力表的分度值 是按“1、2、5”系列刻度的（見國家標準JB/T5528-2005 《壓力表標度及分劃》）。所謂“分度值”，用通俗的話 說，就是表盤上一格代表的壓力值。
現舉3個例子，以說明湊整規則。
例1:分度值為1，按1/10估讀?，F(xiàn)有一塊分度值為 O.IMPa的精密壓力表，應估讀出0.01MPa，因此，其他 估讀值只能是0.01MPa的倍數。所以，檢定結果的末位 數字可以是1~0之間的任意數字。
例2:分度值為2，按1/10估讀?，F(xiàn)有一塊分度值為 0.02MPa的精密壓力表，應估讀出0.002MPa，因此，其 他估讀值只能是0.002MPa的倍數。所以，檢定結果的 末位數字只能是偶數數字。
例3:分度值為5，按1/10估讀?，F(xiàn)有一塊分度值為0.005MPa的精密壓力表，應估讀出0.0005MPa，因此， 估讀值只能是0.0005MPa的倍數。所以，檢定結果的末 位數字只能是5或0。

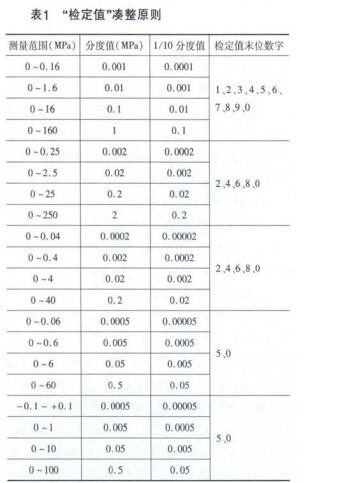

現在再以0.4級精密壓力表的20種測量范圍為 例，“檢定值”湊整原則如表1所示。
下面再舉一個例子，供大家對照參考：
現有一塊準確度等級為0.4級、測量范圍為(0~6)MPa 的精密壓力表，分度值為0.05MPa。“檢定值”如何確定？ 正行程讀數為0.495MPa，反行程讀數為 0.500MPa，其平均值為0.4975MPa，要求保留小數點后 第3位，根據數據修約規則進行修約，則修約后的數值 為0.498MPa，顯然不滿足按1/10估讀的要求，需要對 末位數字進行湊整。因為分度值的1/10估讀數值是 0.005MPa，5的倍數應該是5或0，這里取5顯然不合適， 應取0，那么，最后的“檢定值”就是0.500MPa。
