防盜、便攜式測井壓力表裝置
介紹了測井壓力裝置的結構、工作原理及應用范圍，它與其他固定在井上的壓力表相比，具有防 盜、經濟實用，結構簡單，操作安全、方便等特點。
1.引言
隨著油田的進一步開發，油井、水井?dāng)?shù)量在不斷 增多。因此，各種井上用壓力表數量巨大,每年壓力表被 盜的數量也非常驚人。為了減少油田的經濟損失，我 們?cè)O(shè)計了一種新型、防盜、便攜式測井壓力表裝置。 這套裝置操作方便，經濟，可有效防止壓力表被盜， 在投人生產的試用過程中，深受廣大用戶歡迎。
2.測井壓力表裝置的組成

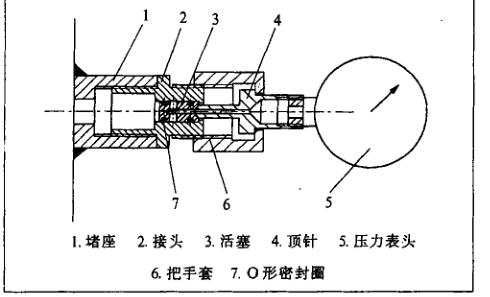

測井壓力表裝置如圖所示。為使各組成部件具 有防腐性能，我們根據其不同的使用場合使用了不同 的防腐材料。
3.結構原理和使用方法
如圖所示，堵座直接焊接在所要測定壓力的輸 油（水)管線上。首先把活塞和接頭裝配好，把接頭裝 在堵座上，這樣在管道壓力（一般在10MPa左右）作 用下，活塞向上移動，形成密封，這些部件裝好后直 接放在井上。另外一些部件按圖示，把頂針塞人把手 套，裝上壓力表，要測壓力時隨身攜帶。使用時將把 手套慢慢旋上接頭，由于管內壓力，在旋入的過程當 中，頂針接觸活塞，此時頂針與活塞形成第一道硬密 封，在進一步的旋入過程中，活塞繼續向前推移，管 線內液體從活塞側面孔進入頂針孔，即可測得壓 力。設計時考慮到第一道硬密封接觸面積小，有時密 封性能不佳,在結構上可以設計第二道硬密封，即可 實現在測壓力時滴水不漏。
4.小結
根據經驗，一個壓力表頭要配備一個截止閥。而 且這些裝置往往都散布在野外，如抽油機井口，注水 井等，表頭經常被盜，使油田生產造成不必要的經濟 損失。我們所設計的這套便攜式測井壓力表裝置不 僅不用截止閥，而且大大地減少了壓力表頭的數 量。因?yàn)槎伦?，接頭、活塞是固定在井上的，其它部件都 是隨身攜帶，這樣不管一個工人管理多少口井，只需 —個表頭即可，大大地降低了成本費用，使壓力表頭 也免遭被盜之劫。經現場使用，此種裝置使用方便， 測壓準確，完全滿足野外測油（水)井壓力要求。
